Un solo punto de roce puede detener un parque eólico marino y disparar la factura de reparación durante semanas. Por eso los Tekmar Cable Protection Systems se han convertido en la armadura silenciosa que blinda cables de potencia y fibra en la zona más crítica, desde la salida del aerogenerador hasta el fondo marino.
La idea es simple y contundente : gestionar curvaturas, abrasión y movimientos por oleaje con piezas que envuelven, guían y sellan el cable donde más sufre. En un sector diseñado para 25 años de vida útil según la norma International Electrotechnical Commission IEC 61400-3-1 2019, esa protección marca la diferencia entre operar o esperar un barco grúa.
Tekmar Cable Protection Systems : qué son y por qué importan
Tekmar Group diseña soluciones modulares que protegen el cable en transiciones y apoyos, justo donde aparecen curvas forzadas, vibraciones y contacto con bordes. El conjunto suele incluir un cuerpo de protección de poliuretano, sellos contra ingreso de agua, restrictores de curvatura, abrazaderas, conos de amarre y piezas de interfaz con J tube o monopilote.
La función es doble : limitar el radio de curvatura y repartir cargas. Así se evitan daños por fatiga o por frotamiento en la boca del aerogenerador, el fondo, la roca o el cableado interno. DNV publicó en 2021 la práctica recomendada DNV RP 0360 sobre cables de potencia en parques eólicos, y sitúa la integridad de transiciones y protección mecánica como pilar del diseño.
También importa la profundidad de enterramiento. El programa Offshore Wind Accelerator del Carbon Trust documentó en 2015 que los rangos de 0,6 a 3 metros se seleccionan según riesgos locales, y que la zona no enterrada, precisamente la que protege un CPS, concentra esfuerzos por oleaje y corrientes.
Componentes y montaje : cómo trabaja un CPS de Tekmar

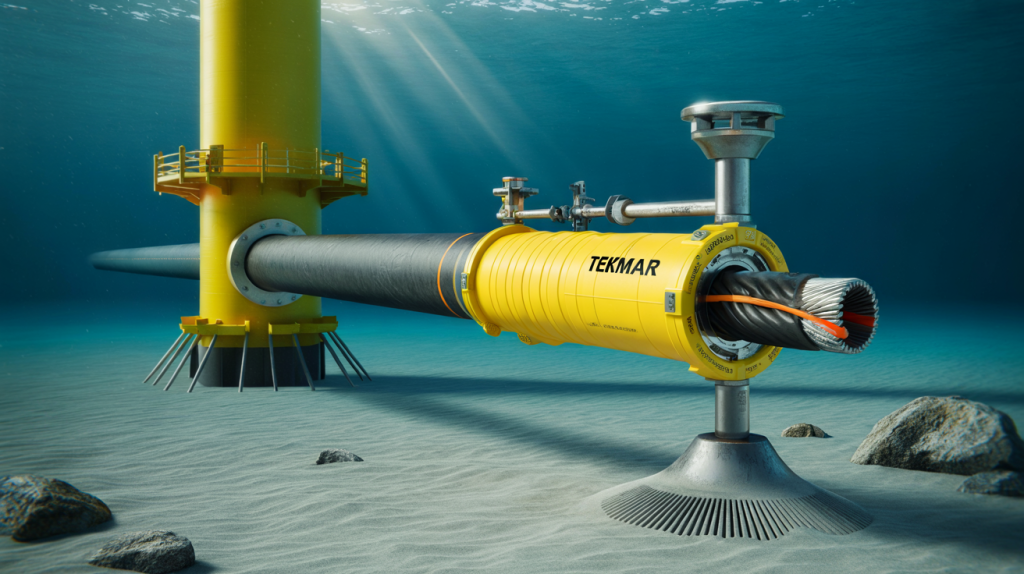

En la práctica, la pieza de protección abraza el cable con módulos segmentados que se cierran en cubierta y se bajan junto al cable durante la instalación. El extremo superior se fija a una interfaz en la estructura, el inferior se transiciona al tren de enterramiento o al lecho con una bota que guía y suaviza el apoyo.
Tekmar Energy Ltd popularizó cuerpos de poliuretano elastomérico con alta resistencia al corte y a la hidrólisis. El material mantiene rigidez donde hace falta y cierta flexibilidad donde el cable lo pide. Se combinan restrictores de curvatura para controlar picos de radio en maniobras, y sellos que impiden bombeo de arena o ingreso de agua hacia conectores.
El montaje correcto reparte cargas en abrazaderas y conos, sin pellizcar la cubierta del cable. Parece un detalle menor, no lo es. Un par de milímetros de desalineación puede traducirse en fatiga acelerada a lo largo de miles de ciclos de marea.
Errores frecuentes, señales de alerta y qué dice la norma
El primer tropiezo suele ser elegir un CPS sin validar el radio de curvatura mínimo del cable en condición dinámica. IEC 60228 y hojas de dato del fabricante del cable fijan el límite. Si la protección fuerza por debajo de ese radio, la fatiga se dispara.
Segundo, subestimar el fondo marino real. Carbon Trust recomendó en 2015 integrar campañas geofísicas y pruebas de penetración para ajustar longitud y peso del CPS a la movilidad del sedimento. Fondo duro con roca expuesta pide piezas más robustas y transición reforzada.
Tercero, olvidar interfaces. DNV RP 0360 2021 insiste en calcular cargas de instalación y operación en cada punto de amarre. Un tornillo pasado de rosca o una tolerancia mal definida suele terminar en micro movimientos, luego en abrasión.
Cómo decidir bien : criterios técnicos y costes evitados
La pregunta clave es cuándo conviene Tekmar y con qué configuración. Si el sitio combina oleaje significativo, corrientes y un tramo no enterrado, la protección paga sola su coste al evitar una reparación compleja que puede tardar semanas. El barco adecuado no siempre está libre, el clima manda, la ventana se cierra, y el reloj corre.
La teconología apunta a una lógica simple : adaptar el CPS al cable y al sitio, no al revés. DNV 2021 y IEC 2019 colocan los límites, y el estudio de fondo y de maniobra define longitudes, rigideces y puntos de amarre. Con eso claro, la instalación fluye y el riesgo cae.
Para proyectos con vida de diseño de 25 años y tramos de transición expuestos, una especificación robusta evita dolores de cabeza. El tramo protegido no necesita suerte, necesita ingeniería repetible.
Checklist práctico para especificar sin sorpresas :
- Validar radio de curvatura mínimo del cable en todas las fases, instalación y operación, con datos del fabricante y IEC aplicable.
- Caracterizar el fondo con campañas geofísicas y seleccionar longitud del CPS y transición según movilidad del sedimento, referencia Carbon Trust 2015.
- Diseñar interfaces y pares de apriete con cálculo de cargas por ola y corriente, siguiendo DNV RP 0360 2021.
- Ensayar en fábrica cierre de módulos, sellos y tolerancias con el cable real, no con muestras genéricas.
Cuando estos cuatro pasos se cumplen, el CPS de Tekmar actúa como un seguro de ingeniería. No se ve desde la superficie, tampoco hace ruido. Solo evita fallos donde duele, justo en el punto de transición.
